DE2-70 User Manual
N_VCC33
R72
NGND
N_VCC33
4.7K
25MHZ
ENET_RESET_n
SPEED
ACT
ENET_CS_n
L1
BEAD
ENET_D[0..15]
C17
10u
BC36
0.1u
BC37
0.1u
R70
6.8K
U9
N_VCC33
R71
4.7K
N_VCC33
N_VCC33
11
12
10
9
J6
D3
D4 YELLOW
D2
D1 GREEN
TD+
TD-
CTT
CTR
RD+
RD-
CHSG
1
2
4
5
3
6
8
N_VCC25
R73
R74
N_VCC25
R75
R76
L2
BEAD
RX+
RX-
TX+
TX-
NGND
1
2
3
4
5
6
7
8
9
10
11
12
BGRES
RXVDD25
RX+
RX-
RXGND
TXGND
TX+
TX-
TXVDD25
SD7
SD6
SD5
DM9000A-8/16bit
DM9000AE
IOW#
IOR#
INT
GND
CMD
GP1/SD8
VDD
GP2/SD9
GP3/SD10
GP4/SD11
GP5/SD12
GP6/SD13
36
35
34
33
32
31
30
29
28
27
26
25
ENET_IOW_n
ENET_IOR_n
ENET_INT
ENET_CMD
ENET_D8
ENET_D9
ENET_D10
ENET_D11
ENET_D12
ENET_D13
N_VCC33
RJ45INTLED
CHSGND
49.9
49.9
49.9
49.9
CHSGND
C18
0.1u
NGND
C19
0.1u
NGND
R77
120
SPEED
R78
120
ACT
ENET_D14
N_VCC33
ENET_D15
ENET_D0
ENET_D1
ENET_D2
ENET_D3
ENET_D4
ENET_D5
ENET_D6
ENET_D7

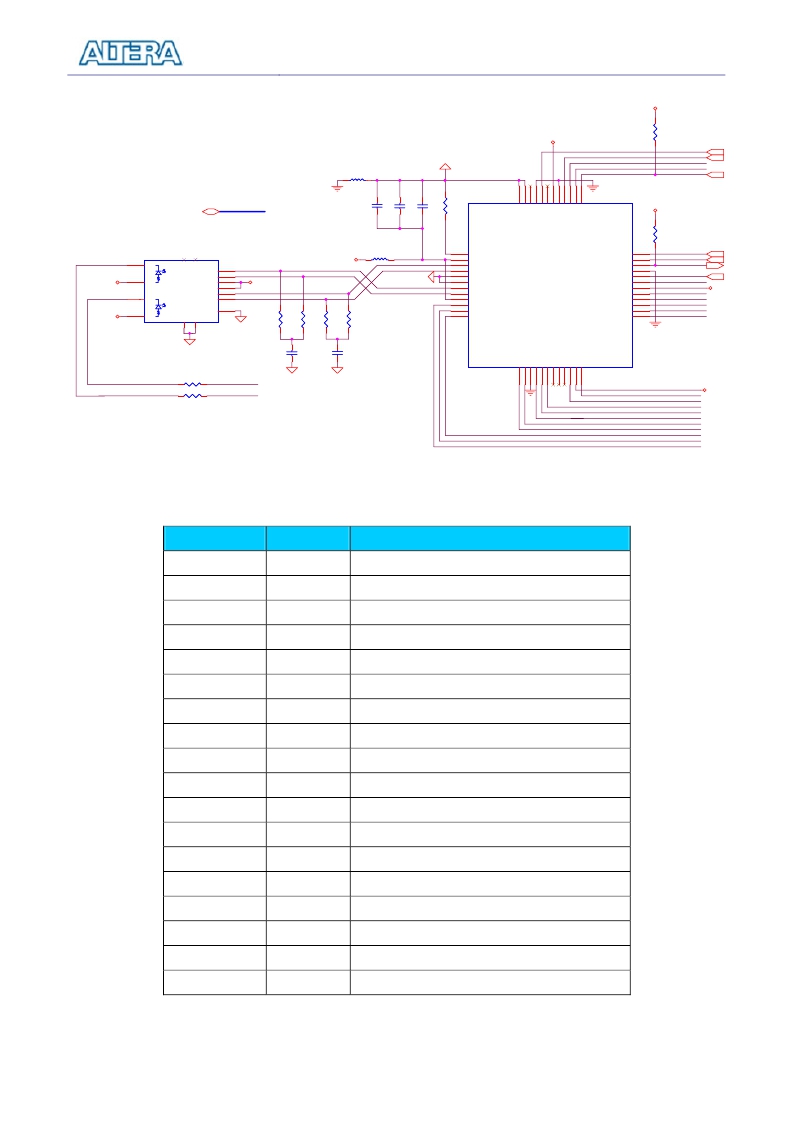

Figure 5.17.
Fast Ethernet schematic.
Signal Name
ENET_DATA[0]
ENET_DATA[1]
ENET_DATA[2]
ENET_DATA[3]
ENET_DATA[4]
ENET_DATA[5]
ENET_DATA[6]
ENET_DATA[7]
ENET_DATA[8]
ENET_DATA[9]
ENET_DATA[10]
ENET_DATA[11]
ENET_DATA[12]
ENET_DATA[13]
ENET_DATA[14]
ENET_DATA[15]
ENET_CLK
ENET_CMD
FPGA Pin No.
PIN_A23
PIN_C22
PIN_B22
PIN_A22
PIN_B21
PIN_A21
PIN_B20
PIN_A20
PIN_B26
PIN_A26
PIN_B25
PIN_A25
PIN_C24
PIN_B24
PIN_A24
PIN_B23
PIN_D27
PIN_B27
Description
DM9000A DATA[0]
DM9000A DATA[1]
DM9000A DATA[2]
DM9000A DATA[3]
DM9000A DATA[4]
DM9000A DATA[5]
DM9000A DATA[6]
DM9000A DATA[7]
DM9000A DATA[8]
DM9000A DATA[9]
DM9000A DATA[10]
DM9000A DATA[11]
DM9000A DATA[12]
DM9000A DATA[13]
DM9000A DATA[14]
DM9000A DATA[15]
DM9000A Clock 25 MHz
DM9000A Command/Data Select, 0 = Command, 1 = Data
